一、DOE简介

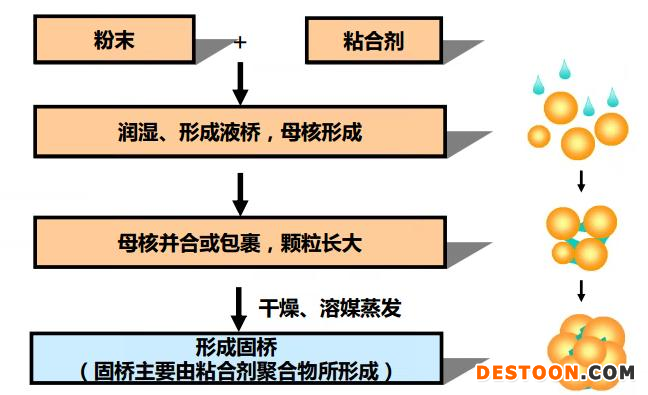

二、湿法制粒工艺概述

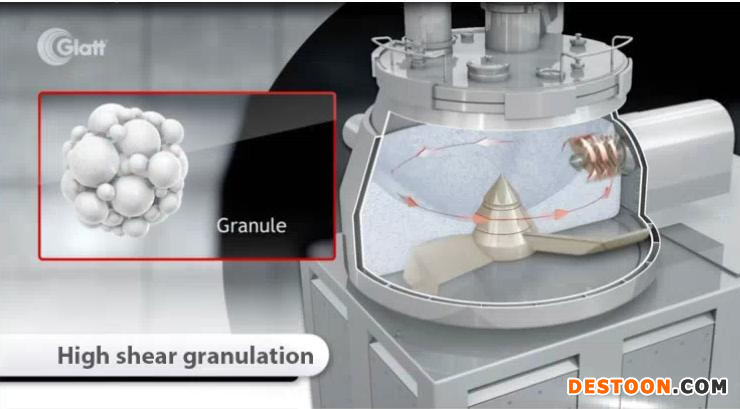

高速剪切湿法制粒 (high shear wet granulation,HSWG) 因混合效果好、速度快、效率高、能耗低和全封闭等优点，成为近年来发展较快、应用最为广泛的制粒技术。然而在高速剪切湿法制粒过程中，搅拌桨、切割刀转速、黏合剂喷入的距离、雾化速度、加液速度和加液量、制粒时间、物料占比、搅拌桨及切割刀几何参数等众多参数均会对制粒后颗粒质量产生影响。
三、DOE实验设计应用于湿法制粒工艺优化实例
通过单因素考察进行湿法制粒各参数考察时，变量较多，试验量也较大，同时各参数间的协同作用无法进行有效评估，笔者在单因素的基础上结合湿法制粒经验，尝试通过DOE实验设计摸索并确认影响关键质量属性的关键工艺参数，与常规经验及单因素结果进行对比研究，获得结论。
DOE实验设计及分析，过程及结果如下：

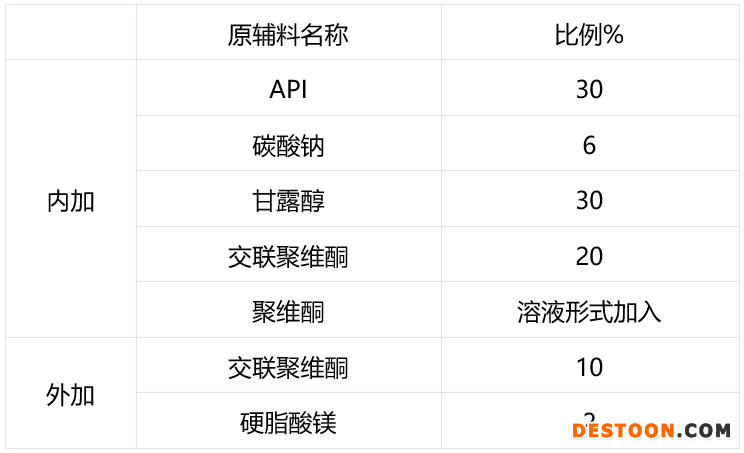

处方组成：
1）原辅料处理：原料药、甘露醇过60目筛备用；

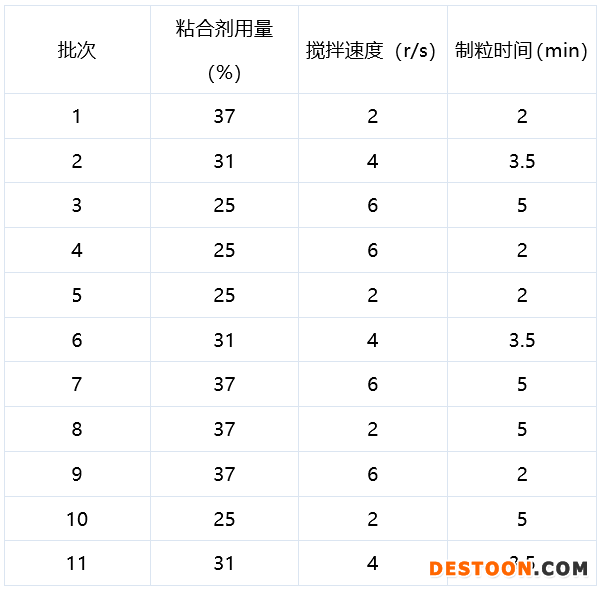

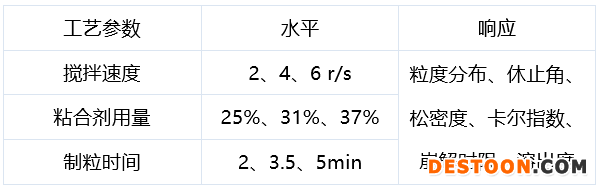

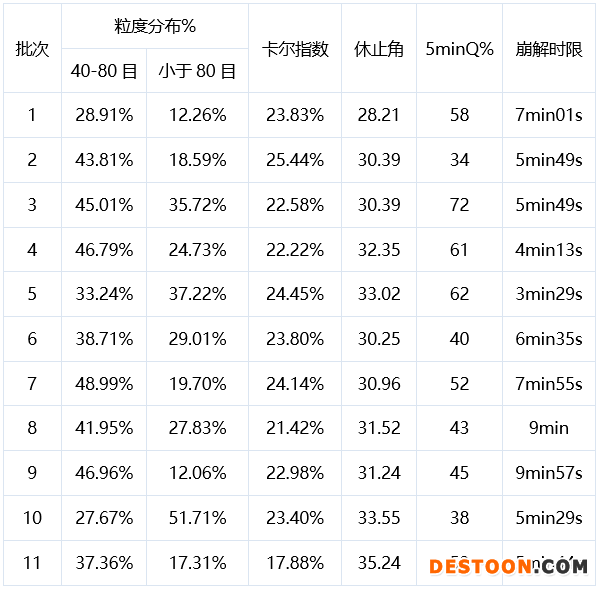

根据DOE设计试验方案如下：

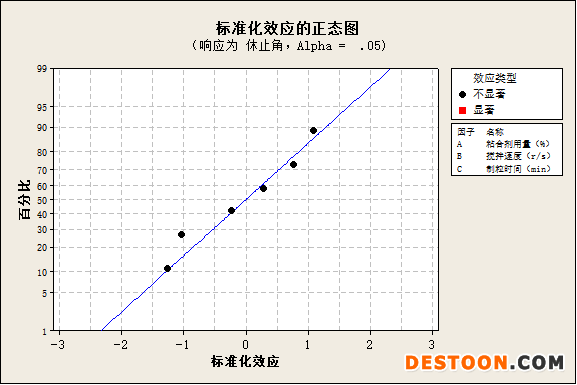

✎ 影响卡尔指数及休止角显著因子分析
结论： 各工艺参数的改变对颗粒卡尔指数及休止角无明显影响。 （ 整体模型主效应P＞0.05，无明显差异，未达到预期）

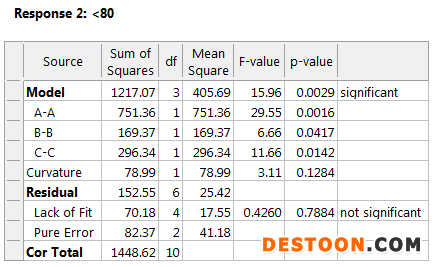

✎ 影响粒度分布显著因子分析

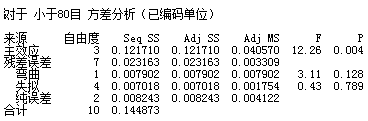

小于80目

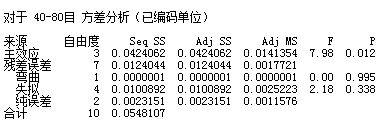

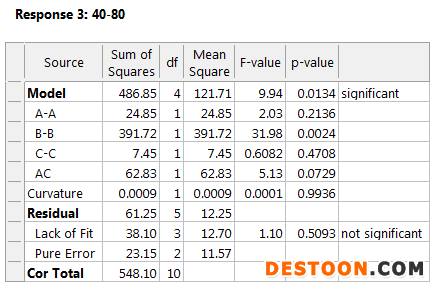

40-80目
结果分析：

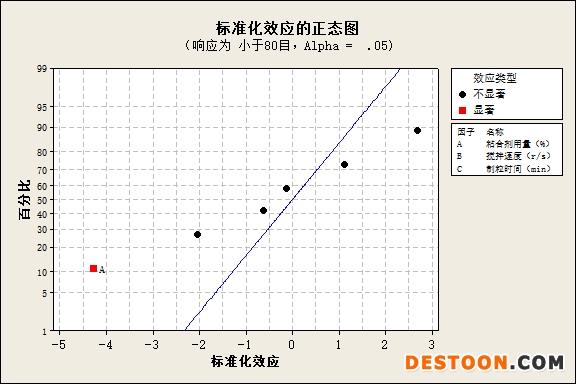

1）粘合剂用量为影响80目以下粉末粒度分布的显著因子

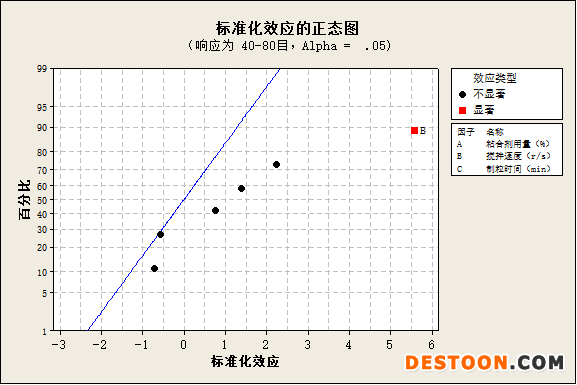

2）搅拌速度为影响40-80目颗粒粒度分布的显著因子
结论： 粘合剂用量和搅拌速度为影响颗粒粒度分布的关键工艺参数，后续重点关注放大验证时粘合剂用量及搅拌速度的选择。
通过模型优化能获得 整体模型主效应P＜0.05，模型有效，未出现明显弯曲及失拟现象。
结论： 通过模型优化能获得 整体模型主效应P＜0.05，模型有效，未出现明显弯曲及失拟现象。 （以上数据为通过minitab及design expert软件相互印证证明模型有效性）
✎ 工艺设计区间确认

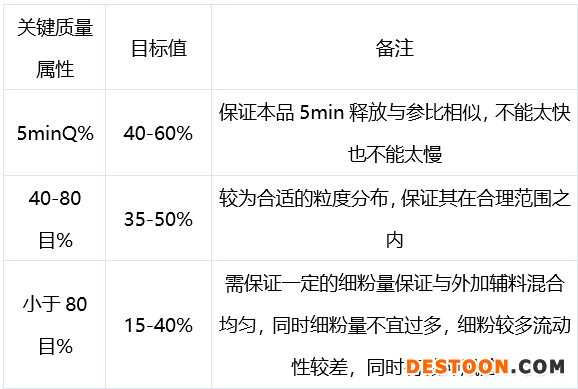

portant; letter-spacing: 1px; background-color: rgb(255,255,255); text-indent: 0px; font-variant-ligatures: normal; font-variant-caps: normal; -webkit-text-stroke-width: 0px">以5min溶出度、小于80目粒度分布及40-80目粒度分布为考察指标，制定合理的目标范围，通过回归方程模拟获得本品的工艺设计区间，目标值设定如下：

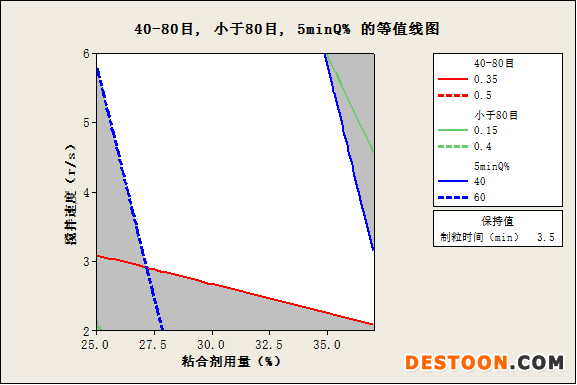

图： 各工艺变量对响应的重叠图-工艺设计区间

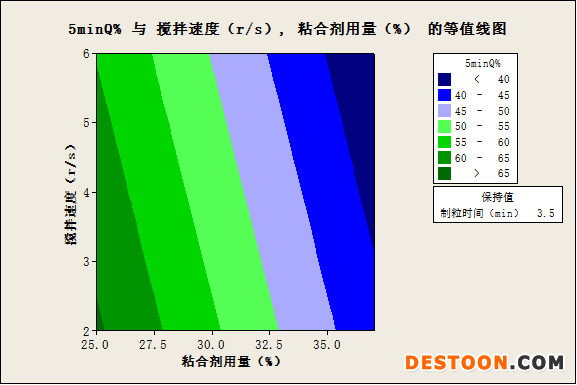

图： 粘合剂和搅拌速度对5min溶出度的影响趋势（制粒时间3.5min）

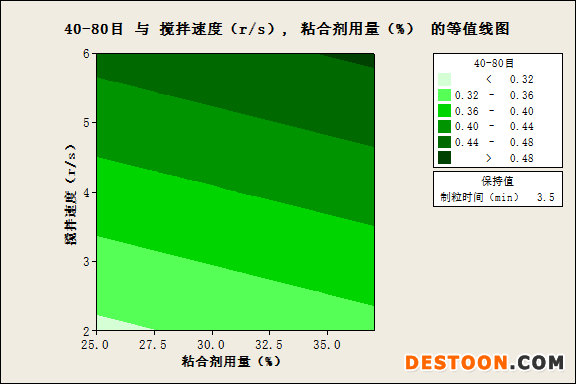

图：粘合剂和搅拌速度对40-80目粒度分布的影响趋势（制粒时间3.5min）
小结

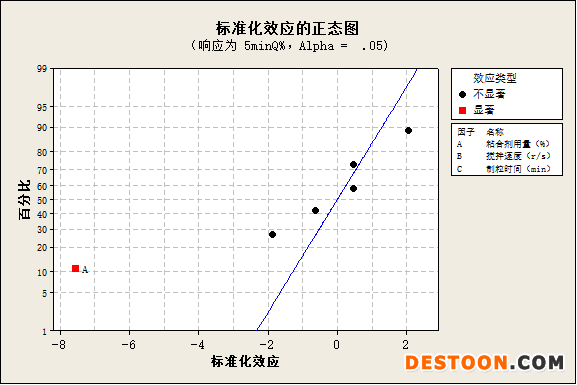

通过本次DOE试验设计在湿法制粒工艺优化中的应用，通过数据分析，发现影响溶出度的关键工艺参数为粘合剂用量； 影响粒度分布的关键工艺参数为搅拌速度及粘合剂用量； 随着粘合剂用量的增加及搅拌速度的增强，大于80目的颗粒越多，相应颗粒越硬，制剂5min溶出度相应有降低趋势，获得的结论与传统经验及通过单因素试验验证获得结论一致，可为后续再次放大验证提供参考。
注： 应用本次DOE试验获得的数据建立的回归方程，回归系数未达到FDA QBD案例中相应的水平，但通过相应的趋势分析可得到一部分关键结论，模型的准确度有待优化。
结语
通过DOE试验设计及数据分析后发现，本身其得到的结论与单因素及经验获得的结论并不矛盾，两者相互印证，从制剂角度说明了DOE实验的准确性及可用性，但确实也暴露出很多的问题，对应用DOE进行湿法制粒工艺优化考察整个过程进行回顾和总结，发现有以下几点：
缺点：
✎ DOE试验在开始运用时，由于对其的不熟悉性，导致无法准确预期试验结果，无法保证所有实验一次性成功。
✎ 由于试验设计试验次数较多，每次试验的准确性及结果的准确性至关重要，对于人员素质、设备性能、物料来源及批次、场地环境控制等要求较高，保证所有试验的准确性及平行性，避免模型无效、模型中出现弯曲及失拟现象。
✎ DOE基于数理统计的试验设计，试验过程及检测的准确性仅为试验的一部分，基于数据的统计分析，如何合理的建立模型，回归模型的解读，回归模型的优化（若回归系数较低，模型准确度低，则需再次增加重复试验，优化回归模型提高模型准确度）都考验并挑战制剂人员的知识储备及耐心，这可能也是制约DOE国内发展的一部分原因。
优点：
✎ 通过DOE能够更加集中的完成工艺考察过程，避免一般经验，边做试验等待结果后再决策后续方案，相较于传统经验单因素考察DOE试验设计考察过程更加系统集中。
✎ 通过模型的建立及回归模型方程的建立，能获得影响关键质量属性的关键工艺参数，通过回归方程的模拟及预测，能获得各关键工艺参数的变化对关键质量属性的影响趋势，同时能评估各关键工艺参数协同作用对关键质量属性的影响； 基于各关键质量属性预设区间的设置，获得合理的工艺设计空间，指导进一步的放大验证工作。
特别注意：
通过合理的DOE试验设计确实能更加系统科学的的评估各关键工艺参数对关键质量属性的影响，能获得可供参考的工艺设计空间，但要保证能获得理想的结果，针对湿法制粒建议做到以下几点：
✎ 试验设计之初充分论证各参数设计的合理性，避免出现制粒不充分、过渡制粒等的异常情况。 设计之初最好通过单因素试验确认粘合剂加入总量的最小，最大值，获得合理范围。
✎ 保证相同的操作人员、相同的设备、相同的物料来源及批号、相同的操作过程、相同的操作环境，尽可能集中一段时间完成所有试验。 保证试验的准确性及平行性！
✎ 模型建立之后合理的优化模型，使得总模型有效，无明显弯曲和失拟现象，尽可能提高回归方程R2，使得预测和调整R-Sq尽可能更为接近，提高模型预测的准确性。
通过DOE试验设计在湿法制粒工艺参数优化上的实践，发现在小试研发时，保证实验设计合理及试验准确性的前提下，DOE试验设计及过程其实较容易实现，但如何保证回归模型的准确性，用于后续申报资料的整理，同时如何完成在生产设备上的转化及实践，确认批量生产时的工艺设计空间，是值得各位同仁共同思考及努力的方向，在此与各位同仁共勉，真正合理充分的运用QBD理念，利用DOE工具，提高整体研发效率！
本人对于DOE的应用也仅处于摸索及学习阶段，以上为本人对DOE在湿法制粒工艺优化中的应用的一些经验及感触，如有不确切的地方还请各位学者专家指正，同时也在此抛砖引玉，希望更多同仁及专家学者提出自己的见解及建议！
参考文献：
1、Quality by Design for ANDAs: An Example for Immediate-Release Dosage Forms ANDAs
2、固体口服制剂的研发-药学理论与实践
3、流化床微丸包衣工艺和高剪切制粒工艺的关键因素和工艺放大-陈挺
4、QbD与药品研发-概念和实例
5、闵亚能 著—实验设计（DOE）应用指南
关于我们：
结合国内医药市场研发趋势，北京新领先医药科技发展有限公司于2019年初成立了肠溶制剂事业部，为药学板块八大事业部之一，专注于攻克肠溶制剂技术难题，实现产业化转化。
事业部利用了肠溶材料在不同pH值中溶解度不相同的特性，实现肠溶特性，肠溶材料胃酸中不溶解保证耐酸力，保证了药物制剂顺利抵达肠道开始溶解释放； 事业部开发了挤出滚圆、离心造粒、流化床微丸上药包衣工艺，优化了工艺过程，保证了产品的内在质量，特别是提高了产品的稳定性及降低了产品的批内及批间差异，提高了制剂的耐酸力，降低了产品因延迟释放导致的体内变异系数，提高了生物利用度。
拥有数百平的制剂实验室，具备常用的固体制剂设备，如湿法制粒机、干法制粒机、多功能流化床、胶囊填充机、包衣机（肠溶片包衣）、挤出滚圆机、多种类型压片机、混合机、整粒机、包装机等，制备规模涵盖200-50000万制剂单位，设备、场地齐全，从硬件角度能承接90%以上肠溶及其他剂型的小试开发、放大验证等。
目前，肠溶制剂事业部在研品种中，多个品种已进入产业化阶段，质子泵抑制剂类如奥美拉唑钠肠溶胶囊、艾司奥美拉唑肠溶胶囊、泮托拉唑钠肠溶微丸及泮托拉唑钠肠溶片等。

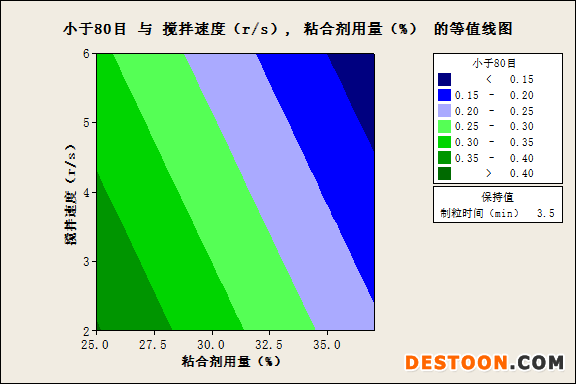

图： 粘合剂和搅拌速度对小于80目粒度分布的影响趋势（制粒时间3.5min）
